المقاومة  Resistor

المقاومة هي مكون الكتروني يعمل علي اعاقة وكبح مرور التيار الكهربي
ويتم تركيبها في اللوحات الالكترونية من اجل هذه الوظفية باشكال وانواع مختلفة
وحدة قياس المقاومة هي الاوم Ω

ويرمز له برمز R

انواع المقاومات

نوع المقاومة	وصف	رسم
DIP Resistor	مقاومة كهربية تركب من خلال ثقب  ويكون هذا النوع علي شكل حلقات دائرية ملونة بالوان مختلفة  كل لون يكون لرقم معين ومن مجموع هذه الارقام يدل علي قيمة المقاومة بالاوم
SMD Resistor	مقاومة كهربية تركب سطحيا ويكون مطبوع علي سطحها ارقام او ارقام واحراف تدل علي قيمة المقاومة بالاوم	¨
SMD Network ResistorInductor	مقاومة كهربسة شبكية تركب سطحيا ويكون مطبوع علي سطحها ارقام او ارقام واحراف تدل علي قيمتها

اختبار المقاومة Resistor Testing

المقاومة تقاس بوحدة قياس تسمي الاوم وكلمة الاوم نسبة لعالم الفيزياء الالمانى جورج سيمون أوم

1- الفحص البصري Visual inspection

الفحص المبدئي يقوم بتدقيق النظر في اللوحة الالكترونية  وهذه يعد اول خطوة في الصيانة
وفي هذه الحالة نقوم بفحص المقاومات والتاكيد من عدم وجد اثار للحرق علي المقاومة

2- القياس بجهاز الملتيميتر Using Mulimeter

اولا: المقاومات المركة من خلال ثقوب DIP Resistors

في هذه الحالة تكون المقاومة عليها دوائر ملونة تدل علي قيمتها بالاوم  كما في الصورة التالية

كل لون يمثل رقما المقاومة تحمل علي جسمها اربعة خطوط دائرة فالون الاول يمثل اول رقم والثاني يمثل تاني رقم ولما الثالث فلة مزايا خاصة حيث كم صفرا يجب ان نزيد علي الرقمين الاولين فمثلا
 ثلاث خطوط احمر اصفر احمر

يعني 2400 اوم اما اللون الرابع فهو نسبة السماح \ الخطا  وهو يمثل التولير انس (مفاوتة ) ومعناها نسبة الخطا المحتلة في الرقم فمثلا  لو كان الخط الرابع من مثالنا 2400 اوم ذهبيا معناة ان مستوي الخطا يكون من 2400 -5% الي 2400 +5% وهذا بدورة يعني من 2280 الي 2520 اوم

 مع العلم ان الذهبي = 5% الفضي = 10% وبدون لون =20%

ملاحظة هامه
لو اللون الثالث (معمل الاصفار) ذهبي بنرجع علامة عشرة واحده ولو فضي بنرجع علامتين عشريتين ولو اللون الثالث اسود مانزلش اي اصفر

ولسهولة معرفة الالون بسهوله يمكنك حفظهم بهذه الطريقة

لون المقاومة	رقم المقاومة	طريقة حفظها
اسمر	0	اول لون اسمر
البني	1	افتح من اسمر بعد منة
احمر	2	مش عارف
برتقالي	3	تلات برتقالات
اصفر	4	رمز الحقد رابعه
اخضر	5	رمز الخير خمسة خميس(خمسه)
ازرق	6	ضرب الست علقة لحد لما جسمة يزرق (سته)
بنفسجي	7	هو بوكية الورد ينفع من غير سبع وردة بنفسجي
رمادي	8	اغمض من الابيض يكون بقبل منه
ابيض	9	اخر لون ابيض

وبعد معرفتنا رقم كل لون من الوان المقاومة بسهولة  نقوم بضبط جهاز القياس علي وضع المقاومة للتاكد من قيمة المقاومة طبقا للالون الموجودة عليها

نقوم بوضع طرفي جهاز القياس علي طرفي المقاومة كما في الصورة فنجد ان القيمة المقاومة التي تظهر علي الشاشة 9.86 كليو أوم
وعند الرجوع الي القيم الاصلية طبقا للالون  10 كليو اوم ولكن نسبة التفات المسموح بها 5% زيادة او نقصان في القيمة
اذا المقاومة سليمة

ثانيا: المقاومة المركبة سطحيا SMD Resistors:

في هذه الحالة توجد ارقام مطبوعه علي سطحها تدل علي قيمة المقاومة بالاوم

دلائل الاكود المطبوعه علي المقاومة
يوجد نظامين: نظام  Digits 3-4  والنظام الثاني EIA-96

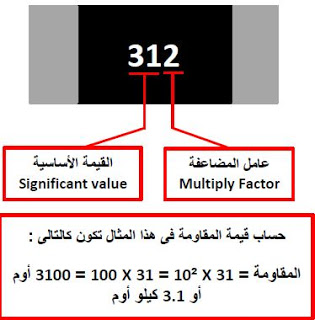

الامثلة التالية ستناول طريقة ترجمة الاكواد المطبوعة علي المقاومات بنظام Digits 3-4

المقاومة الصفرية او Zero-Ohm Resistance او Zero -Ohm Link هي اسم لمقاومة قيمتها صفر اوم تستخدم فقط للربط بن المسارات النحاسية في اللوحة الالكترونية التي يكون بها مكونات اليكترونية مركبة سطحيا ويكون مدون علي سطحها ثلاثة اصفار او صفر واحد

في الورة السابقة نقوم بقياس مقاومة سطحية مكتوب عليها رقم 561 وبتطبيق قواعد التكويد نجد ان هذه المقاومة تتنمي الي تكويد Digits 3-4 اي ان قيمتها 560 اوم او 0.560 كليو اوم

نقوم بوضع طرفي جهاز القياس علي طرفي المقاومة
يتضح لنا ان المقاومة التي تم قياسها سليمة حيث انها تعطي علي جهاز القياس 0.558 كليو اوم تقريبا 0.560 كليو اوم او 560 اوم

المقاومة الشبكية في حالة قياسها لابد ان نعلم انها عبارة عن عدة مقاومات مجمعه مع بعضها في عبوه واحده ولكل مقاومة طرفان يخرجان من الجانب ويكون مدون علي المقاومة كود يتبع بالمقاومات السطحية
