دائره شحن للاجهزه التى بها عطل شحن  فقط

بسم الله الرحمن الرحيم

اليوم سوف نصنع معا دائره شحن تصلح لاى موبايل به عطل شحن ولا يمكن اصلاحه  لاحد الاسباب التاليه

تلف اسفل اي سى الشحن

الحمايه التى انتشرت كثيرا على الايسيهات مما يعرقل عمليه الاصلاح لخطوره التعامل معها

 والمزيد من الاعطال الغير قابله للاصلاح

الطريقة الاخرى 1

شرح الدائره

عند توصيل الشاحن لكونكتور الشحن يخرج فولت الشحن مرورا بالفيوز

الذى يوجد بالدائره للحمايه من التيار العالى

ثم يمر على الزنر دايود

الذى يعمل على تثبيت اتجاه وقيمه الفولت المار بالدائره

ولذلك فانه يعتبر عنصر حمايه ايضا

ثم يدخل الفولت الى ريجليتور 7805

الذى يعمل على تنظيم وتثبيت الفولت ليضمن خروج 5 فولت

الى كونكتور البطاريه

لثبات عمليه شحن البطاريه

الطريقة الاخرى 2
هى التعويض بمنظم الشحن النوكيا المتوفر او اى منظم شحن وربطة بالدائرة
الفكرة بسيطة جدا ولكن تحتاج للتركيز والقياس بعد كل عملية وقبل التوصيل النهائى
لقد قمت عمليا بتجربة منظم شحن 1280 المتوفر فى الكثيرررررر من هواتف النوكيا

على هاتف سامسونج I8262 بعد جميع المحاولات المذكورة اعلاة ولعدم توافر المنظم
قمت بتركيب منظم النوكيا ويعمل بكفاءة عالية ولا يسبب المشاكل فى توصيل الهاتف على الكومبيوتر ونقل البيانات او عمل سوفت وير
واليكم بالتفصل الطريقة والخطوات خطوة بخطوة حتى لا تقع فى مشاكل وحتى لا نترك المجال
لأى خطأ بأذن الله


اولا المنظم النوكيا الموجود على اى بورد لدينا لم نتاكد من سلامتة لانه لو تالف سيقوم بتوصيل ال 5 V من الشاحن مباشرة للهاتف ويسبب مشكلة
لابد من قياسة والتاكد من سلامتة قبل تركيبة والعمل عليه
نقوم بخلعه من البورد سنجد انة ثلاثى الاطراف

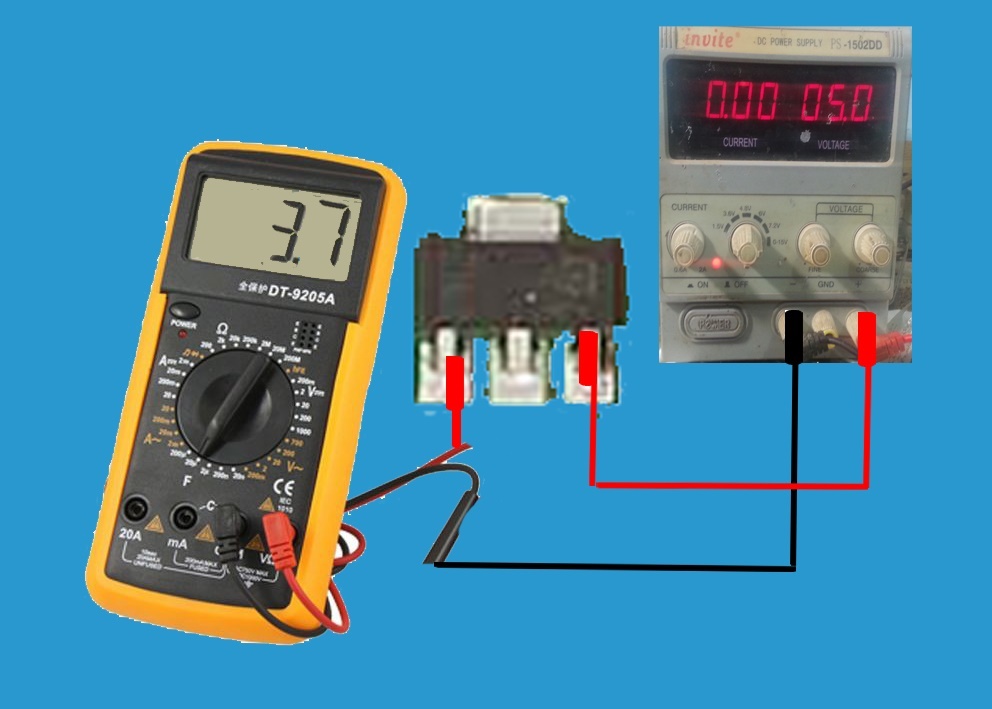

تقوم بضبط الباور سبلاى على 5 V (فولت الشاحن ) ونقوم بتوصيل الطرف السالب مباشرة بالطرف السالب للأفو والطرف الموجب للباور سبلاى للطرف الداخل للمنظم 5V والطرف الموجب للأفو للطرف الخارج من المنظم ونتاكد من ان الافو يقيس 3.7 كما بالصورة




تقل او تكثر قليلا لا توجد مشكلة المهم لا تزيد عن 4.2 فولت غير ذلك يكون المنظم تالف او اختلاف توصيل المدخل والخرج للمنظم

نقوم الان بتوصيل المنظم على دائرة الشحن للهاتف كما يلى
